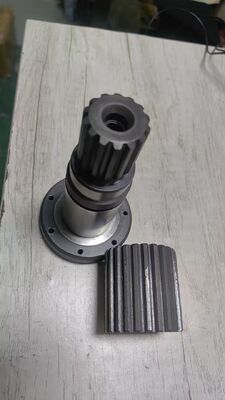

032 كم اقتران للعمود الرئيسي لمضخة ذراع الرافعة

032 وصلة اقتران للعمود الرئيسي لمضخة الرافعة

وصف المنتج/الميزات:


المضخة الهيدروليكية هي جهاز يستخدم لتوليد ونقل الطاقة الهيدروليكية، وعادة ما تستخدم في آلات البناء والسيارات والسفن وغيرها من المعدات. يمكن للمضخة الهيدروليكية تحويل الطاقة الميكانيكية إلى طاقة هيدروليكية، وذلك لقيادة المشغل مثل الأسطوانة الهيدروليكية والمحرك الهيدروليكي لإكمال المهام المختلفة.

تشمل المضخات الهيدروليكية الشائعة مضخات التروس، ومضخات الغطاس، ومضخات الريش وأنواع أخرى، ولكل منها مزاياه الخاصة وقابليته للتطبيق في سيناريوهات عمل مختلفة.

تعتبر مضخات التروس ومضخات الغطاس من أنواع المضخات الهيدروليكية الشائعة، وهناك بعض الاختلافات الهامة في هيكلها ومبدأ عملها:

مضخة التروس:
الهيكل: تتكون مضخة التروس من زوج من التروس المتشابكة، وعادة ما يكون ترس قيادة وترس مدفوع.
مبدأ العمل: يدخل السائل إلى غرفة المضخة من مدخل الشفط، ومع دوران الترس، يتم دفع السائل إلى مخرج التفريغ. يتم إغلاق السائل في غرفة المضخة ودفعه للخارج.
المزايا: هيكل بسيط، منخفض التكلفة، مناسب للتدفقات الصغيرة والمتوسطة، وتطبيقات الضغط المنخفض إلى المتوسط.
مضخة الغطاس:
الهيكل: تولد مضخة الغطاس الضغط من خلال الحركة الترددية للغطاس في كتلة الأسطوانة.
كيف تعمل: يغير الغطاس الحجم في الأسطوانة أثناء الحركة الترددية، وبالتالي يولد الطاقة الهيدروليكية. توفر مضخات الغطاس عادة ضغطًا أعلى وتدفقًا أكبر.
المزايا: مناسبة لتطبيقات التدفق العالي والضغط العالي، وتدفق وضغط إخراج مستقرين.
الاختلافات الرئيسية هي:

الضغط والقدرة على التدفق: توفر مضخات الغطاس عادة ضغطًا أعلى وتدفقًا أكبر للتطبيقات التي تتطلب ضغطًا عاليًا. تُستخدم مضخات التروس عادة في التدفقات الصغيرة والمتوسطة ومناسبات الضغط المنخفض إلى المتوسط.
الهيكل: هيكل مضخة التروس بسيط نسبيًا، في حين أن هيكل مضخة الغطاس معقد وعادة ما يتطلب دقة تصنيع أعلى.
مجال التطبيق: حدد نوع المضخة المناسب وفقًا لمتطلبات الضغط والتدفق لتلبية متطلبات التطبيقات المحددة.

يتم تشغيل مضخة التروس بواسطة محرك مستقل، مما يمنع بشكل فعال نبضات الضغط وتقلبات التدفق في الاتجاه الصاعد. يمكن التحكم في نبضات الضغط عند مخرج مضخة التروس في حدود 1٪. يمكن أن يؤدي استخدام مضخة التروس في خط البثق إلى زيادة سرعة إخراج التدفق وتقليل القص ووقت بقاء المادة في الطارد.

تعتبر مضخة التروس الخارجية هي مضخة التروس الأكثر استخدامًا، وتشير مضخة التروس العامة عادة إلى مضخة التروس الخارجية. يظهر هيكلها في الشكل 1، والذي يتكون بشكل أساسي من ترس القيادة، والترس المدفوع، وجسم المضخة، وغطاء المضخة وصمام الأمان. الفضاء المحكم المكون من جسم المضخة وغطاء المضخة والترس هو ورشة عمل مضخة التروس. يتم تثبيت أعمدة الترسين على التوالي في فتحات المحمل على غطاءي المضخة، ويمتد عمود ترس القيادة خارج جسم المضخة ويتم تشغيله بواسطة المحرك للدوران. تتميز مضخة التروس الخارجية بهيكل بسيط، وخفة الوزن، وتكلفة منخفضة، وتشغيل موثوق به ونطاق تطبيق واسع.

عندما تعمل مضخة التروس، يدور دولاب القيادة مع المحرك ويدفع دولاب القيادة للدوران. عندما تنفصل الأسنان المتشابكة على جانب واحد من غرفة الشفط تدريجيًا، يزداد حجم غرفة الشفط، وينخفض الضغط، ويتم شفط السائل الموجود في أنبوب الشفط إلى المضخة؛ يتم دفع سائل الشفط إلى غرفة التفريغ بواسطة الترس بطريقتين في أخدود السن. بعد دخول السائل إلى غرفة التفريغ، تستمر أسنان الترسين في التشابك، بحيث يتم ضغط السائل من غرفة التفريغ إلى أنبوب التفريغ. يستمر ترس القيادة والترس المدفوع في الدوران، ويمكن للمضخة أن تمتص وتفرغ السائل باستمرار.

تم تجهيز جسم المضخة بصمام أمان، وعندما يتجاوز ضغط التفريغ الضغط المحدد، يمكن للسائل الناقل أن يفتح صمام الأمان تلقائيًا، بحيث يعود السائل عالي الضغط إلى أنبوب الشفط.

تتكون مضخة التروس الداخلية من زوج من التروس الداخلية المتشابكة مع بعضها البعض وجزء على شكل هلال بينهما، وغلاف مضخة، وما إلى ذلك. تتمثل وظيفة الهلال في فصل غرفة الشفط عن غرفة التفريغ. عندما يدور ترس القيادة، يتشكل الفراغ المحلي في المكان الذي يخرج فيه الترس من التشابك، ويتم شفط السائل إلى المضخة وملؤه بأسنان غرفة الشفط، ثم يدخل إلى غرفة التفريغ على طول الجانبين الداخلي والخارجي لقطعة الهلال بطريقتين. عند النقطة التي تدخل فيها الأسنان في الاشتباك، يتم ضغط السائل الموجود بين الأسنان في أنبوب التفريغ.

مضخة التروس بالإضافة إلى خصائص القدرة على التعبئة الذاتية، والتدفق، وضغط التفريغ المستقل، وغلاف المضخة بدون صمام شفط وصمام تفريغ، مع هيكل بسيط، وتدفق موحد، وعمل موثوق به وخصائص أخرى، ولكن كفاءة منخفضة، وضوضاء واهتزاز، وسهولة التآكل، وتستخدم بشكل أساسي لنقل المواد غير المسببة للتآكل، وبدون جزيئات صلبة وقدرة تشحيم للزيوت المختلفة، ودرجة الحرارة بشكل عام لا تتجاوز 70 درجة مئوية، مثل زيت التشحيم، وزيت الخضروات الصالح للأكل، وما إلى ذلك. يتراوح التدفق العام بين 0.045 ~ 30 متر مكعب/ساعة، ونطاق الضغط هو 0.7-20 ميجا باسكال، وسرعة العمل هي 1200-4000 دورة في الدقيقة.
